Hebei Shanghong Meters Technology Co., Ltd. er en af de førende producenter og leverandører af manuelle testbænke for vandmålere i Kina. Hvis du vil engrossalg af manuelle vandmålerprøvebænke af høj kvalitet i sinlge-serien, velkommen til at få prisliste og tilbud fra vores fabrik.

Manuel vandmåler testbænk

SINGLE-SERIES1

Manuel vandmåler testbænk Teknisk parameter

Produktnavn	Enkelt serie manuel vandmåler testbænk
Størrelse	3500mm1500mm2400mm
Vægt	1000 kg
Materiale	SS304
Model	SHM25-1
Måleanordning	2 strukturer med dobbelt græskar
Materialer til arbejdsbord og spand	304 rustfri stålplade
Bord- og spandtykkelse	1,5 mm
Rørledningspumpe	Støt en række forskellige pumper, du kan vælge i henhold til dine behov nation)
Motor	2,2KW. 380V, 3-faset, 50Hz.
Testmængde Kalibrer	DN158stk; DN207stk; DN25*6 stk
Nøjagtighed	Mindre end eller lig med 0,2 %
Garantiperiode	1 år

Manuel vandmåler testbænksammensætning

Arbejdsbordet anvender et hydraulisk system til at spænde vandmåleren fast, som kan spændes eller udløses via en kontakt. Hver måler er udstyret med en afløbsventilkontakt i bunden, og en trykreguleringskontakt med en tryk-modstandstestfunktion er tilvejebragt.

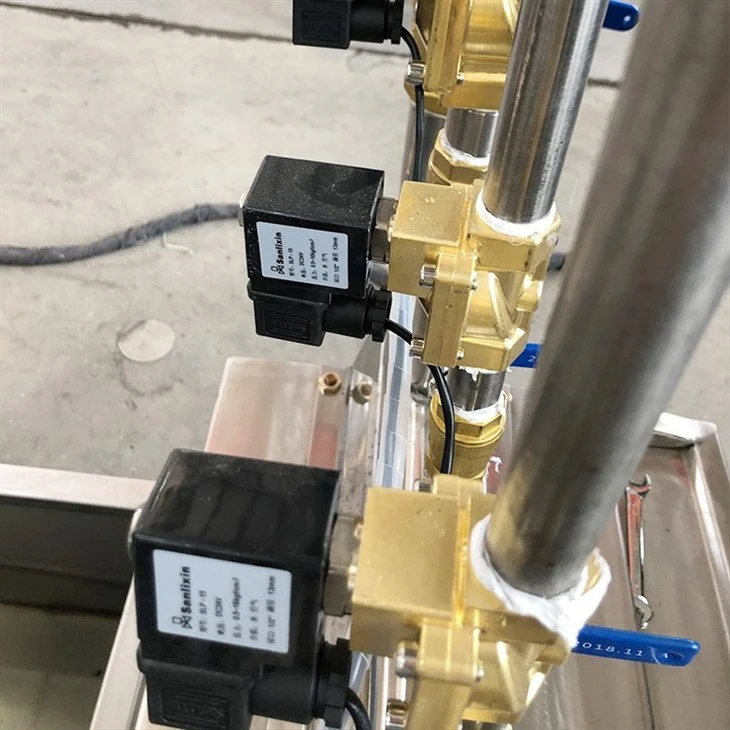

Arbejdsbord og rør er lavet af 304 rustfrit stål. De matchende kugleventiler er lavet af messing

Vandpumpens funktion er at levere vand til trykstabiliseringstanken- og cirkulere vandet gennem hele testbænken. Afhængigt af størrelsen på de vandmålere, der testes, er hver type testbænk udstyret med vandpumper med varierende effekt og mængder.

Vandpumpen kører på 380V tre-fasestrøm, mens pumper med andre spændingsspecifikationer kan tilpasses til specielle områder. Fleksible konnektorer er installeret på begge sider af pumpen, hvilket forhindrer vibrationer, der genereres under drift, i at blive overført til vandbeholderen og rørene, og derved sikre deres levetid.

Målecylinderen, også kaldet målebeholderen, fungerer som standard kapacitetsanordning i testbænken. Afhængigt af størrelsen på de vandmålere, der testes, varierer kapaciteten og mængden af målecylindre udstyret på testbænken tilsvarende.

Målecylinderen er lavet af 304 rustfrit stål med en poleret overflade og har et -græskarformet design bestående af øvre og nedre sektioner.

Hver sektion er forsynet med et glasniveaurør og en gradueret skala, så vandvolumen inde i cylinderen kan aflæses ved at observere væskeniveauet mod skalaen. En drænventil er installeret i bunden, hvor målebeholderen og drænventilen er integreret bearbejdet for at sikre koncentricitet og forlænge levetiden

Glasrotameteret er testbænkens flowvisningsenhed.

Gennem glasrotameteret kan den reelle-strømningshastighed af vand i testrørledningen overvåges.

Afhængigt af størrelsen på de vandmålere, der testes, varierer flowområdet og mængden af glasrotametre udstyret på testbænken tilsvarende.

Vandbeholderen er lavet af 304 rustfrit stål. Dens størrelse og kapacitet varierer afhængigt af størrelsen af de vandmålere, der testes på testbænken. Vandtanken fungerer som et reservoir for testbænkens cirkulationssystem, og vandet målt i målebeholderen ledes også tilbage i tanken efter test.

A manuel vandmåler testbænker udstyr, der bruges til at teste vandmålere i henhold til relevante internationale standarder, såsom ISO 4064. Det kan måle nøjagtigheden, flowhastigheden, tryk og andre parametre for vandmålere. En manuel vandmåler-testbænk består normalt af et testbord, en flow--justerende enhed, en beholder/balance-enhed og en forbindelse til en ekstern vandkilde. Nogle manuelle testbænke for vandmålere kan også have supplerende pumpesamlinger og flowkonditioneringsapparater.

Testbænke med manuelle vandmålere er velegnede til at teste bolig- og lejlighedsmålere, der er mekaniske eller elektromagnetiske. De er kompakte nok til at fungere i ét rum og har lavt strømforbrug. De kræver dog mere menneskelig indgriben end automatiske eller semi-automatiske testbænke.
