Produktbeskrivelse

product-1580-670

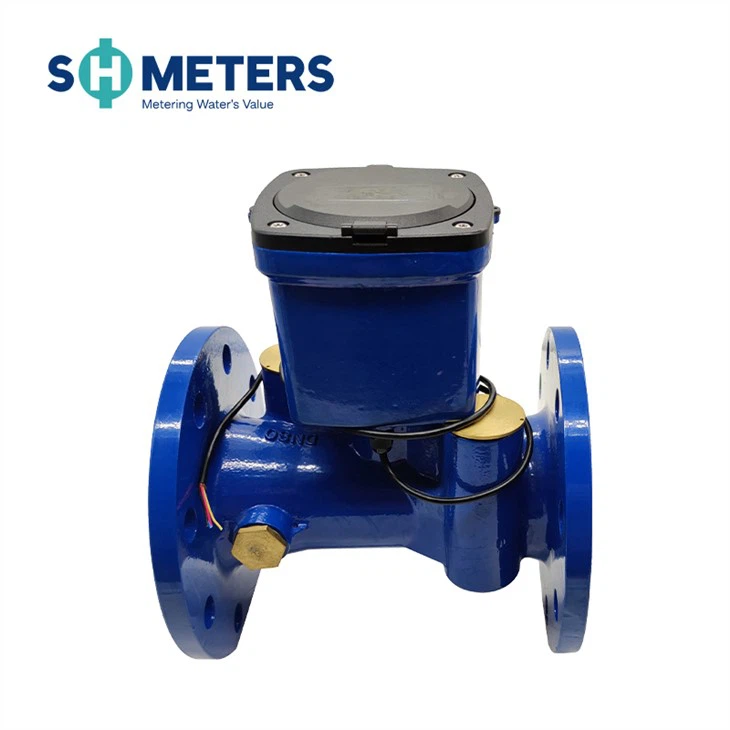

Ultralydsvandmåleren er et måleinstrument til kontinuerligt at måle, registrere og vise mængden af vand, der strømmer gennem sensoren ved brug af ultralydstidsforskelmetoden. Læs venligst denne vejledning omhyggeligt før brug, for at bruge den bedst muligt og undgå unødigt tab.

teknisk parameter

Nominel diameter (mm)	50	65	80	100	125	150	200	250	300
Maks flow Q4(m³/h)	31.25	50	78.75	125	200	312.5	500	787.5	1250
Nominel flow Q3(m³/h)	25	40	63	100	160	250	400	630	1000
Overgangsflow Q2(m³/h)	0.16	0.256	0.4	0.64	1.024	1.6	2.56	4.03	6.4
Min flowQ1(m³/h)	0.1	0.16	0.252	0.4	0.64	1	1.6	2.52	4
Opstartsflow (m³/h)	0.033	0.06	0.09	0.14	0.21	0.31	0.56	0.88	1.2
Max flow	9999999.9
Omvendt flow	9999999.9
Måleområde	Q3/Q1, R250 (R400 kan tilpasses)
Nøjagtighedsklasse	Klasse B
Tryktabsklasse	Mindre end eller lig med 0,063 MPa
Arbejdspres	1,6 MPa
Temperaturklasse	T30
Temperaturområde	(5~55) grader
Miljøklasse	Indendørs, klasse B
Elektromagnetisk klasse	E1 (bolig, kommerciel, industri)
Strømforsyning	Indbygget lithium batteri DC 3,6V
Batterilevetid	＞ 10 år
Installationsposition	Enhver vinkel
Vise	LCD, 8 cifre + ekstra tegn
Flowprofilfølsomhedsklasse	U10/D5
Kommunikationsgrænseflade	RS485 Modbus/ Pulsudgang/GPRS/NB-IOT/Lorawan
Beskyttelsesklasse	IP68
Tolerabel opbevaringstemperatur	-20~60 grader
Statisk kraft	10μA
Driftsstrømforbrug	45μA

arbejdsprincip

Ultralydsvandmåler er en ny type vandmåler, der kan detektere tidsforskellen forårsaget af hastighedsændringen, når ultralydsstrålen forplanter sig i vandet opstrøms og nedstrøms, analysere og håndtere vandstrømningshastigheden og derefter beregne strømningshastigheden af vand yderligere.

interface/kommunikation

Ultralydsvandmåleren vil have en af de mange muligheder, der er valgt på forhånd, når du bestiller. Dette afsnit vil beskrive hvert output:

Modbus/RS485 udgang

Pulsudgang

Trådløs udgang

Modbus/RS485 udgang

Pulsudgang (batteridrevet)

Pulsudgangsparametre:

Udgang med åbent afløb

Spænding 3V-24V

Enkeltpuls på lavt niveau

Pulsvarighed: 5ms

product-1580-760

GPRS/NB-IOT trådløs transmission

Dataindsamler

Data navn	Parameter
Statisk kraft	15uA
Strømforbrug	60mA@RX
Kontrolboks	Plast
Online metode	Tryk på eller gå automatisk online
Rapporteringsinterval	Hvor ofte skal data sendes: en gang hver tredje dag eller en gang om dagen (Jo højere afsendelsesfrekvens, jo kortere batterilevetid)
Sender bit	0.1m³
Strømforsyning	3,6VDC
Batterikapacitet	8,5 Ah
Uplink-grænseflade	GPRS/NB-IOT
Downlink interface	RS485

product-1580-680

Datatransmissionsenhed

Data navn	Parameter
Statisk kraft	15uA
Strømforbrug	60mA@RX
Kontrolboks	Plast
Online metode	Tryk på eller gå automatisk online
Rapporteringsinterval	Hvor ofte skal data sendes: 1-144 h kan indstilles (standard én gang om dagen) Kan tilsluttes trykopsamlingsenheden
Sender bit	0.1m³
Strømforsyning	3,6VDC
Batterikapacitet	18Ah/36Ah
Uplink-grænseflade	GPRS/NB-IOT
Downlink interface	RS485
