Produktbeskrivelse

product-1580-670

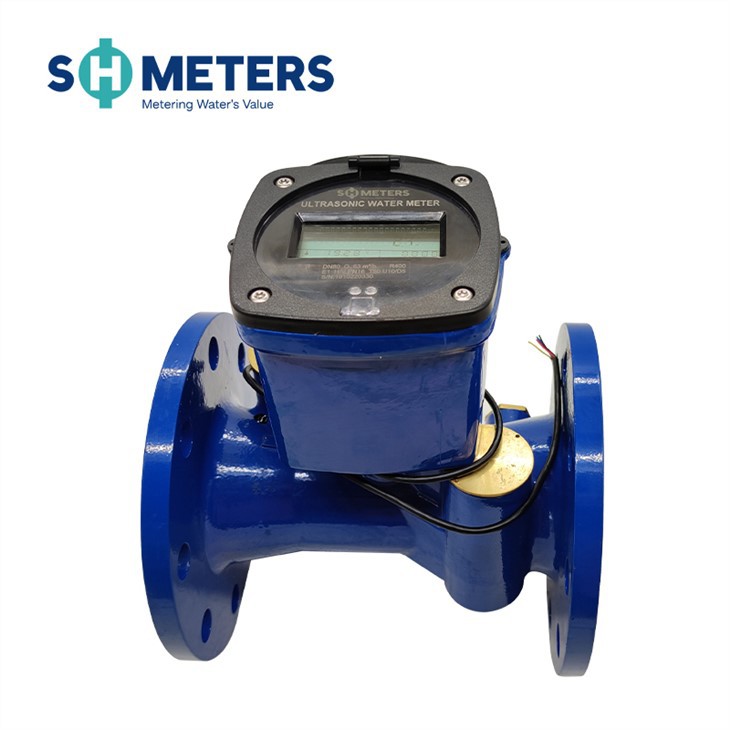

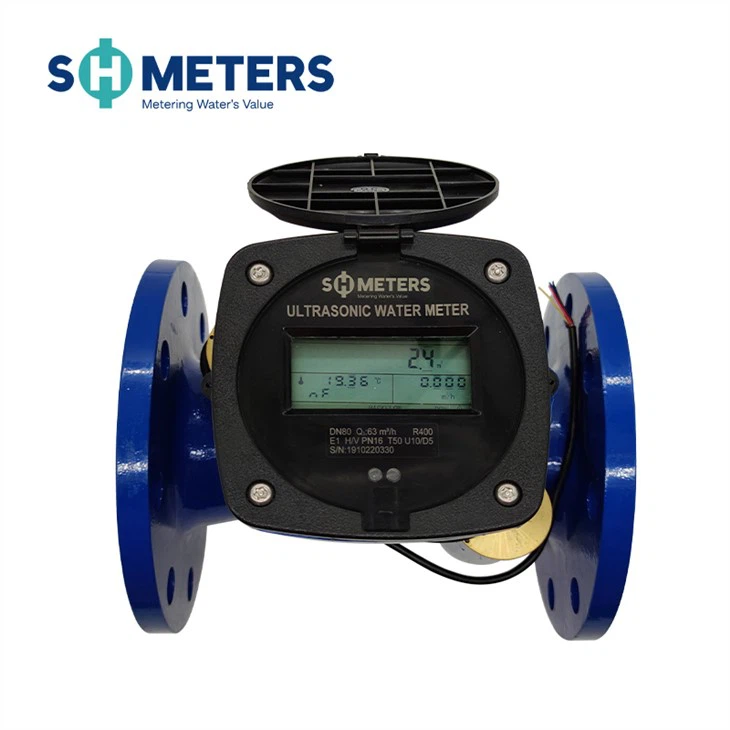

Det er et måleinstrument til kontinuerligt at måle, registrere og vise mængden af vand, der strømmer gennem sensoren ved brug af ultralyds tidsforskelmetoden. Læs venligst denne vejledning omhyggeligt før brug, for at bruge den bedst muligt og undgå unødigt tab.

Oversigt Dimensionstegning

product-1580-520

Nominel diameter (mm)	Længde L	Bredde W	Højde H	Flangeforbindelse
Nominel diameter (mm)	Længde L	Bredde W	Højde H	Flangediameter	Bolt cirkel diameter	Bolt Størrelse-M
DN50	200	170	215	170	125	4-M16
DN65	200	185	220	185	145	4-M16
DN80	225	200	235	200	160	8-M16
DN100	250	200	255	220	180	8-M16
DN125	250	250	285	250	210	8-M16
DN150	300	285	335	285	240	8-M20
DN200	350	340	405	340	295	12-M20
DN250	450	405	470	405	355	12-M24
DN300	500	460	525	460	410	12-M24

Interface/Kommunikation

Ultralydsvandmåleren vil have en af de mange muligheder, der er forudvalgt, når du bestiller. Dette afsnit vil beskrive hvert output:

Modbus/RS485 udgang
Pulsudgang
Trådløs udgang

Modbus/RS485 udgang

Pulsudgang (batteridrevet)

Pulsudgangsparametre:
Udgang med åbent afløb
Spænding 3V-24V
Enkeltpuls på lavt niveau
Pulsvarighed: 5ms

product-1580-760

GPRS/NB-IOT trådløs transmission

Dataindsamler

Data navn	Parameter
Statisk kraft	15uA
Strømforbrug	60mA@RX
Kontrolboks	Plast
Online metode	Tryk på eller gå automatisk online
Rapporteringsinterval	Hvor ofte skal data sendes: en gang hver tredje dag eller en gang om dagen (Jo højere afsendelsesfrekvens, jo kortere batterilevetid)
Sender bit	0.1m³
Strømforsyning	3,6VDC
Batterikapacitet	8,5 Ah
Uplink-grænseflade	GPRS/NB-IOT
Downlink interface	RS485

Datatransmissionsenhed

Data navn	Parameter
Statisk kraft	15uA
Strømforbrug	60mA@RX
Kontrolboks	Plast
Online metode	Tryk på eller gå automatisk online
Rapporteringsinterval	Hvor ofte skal data sendes: 1-144 h kan indstilles (standard én gang om dagen) Kan tilsluttes trykopsamlingsenheden
Sender bit	0.1m³
Strømforsyning	3,6VDC
Batterikapacitet	18Ah/36Ah
Uplink-grænseflade	GPRS/NB-IOT
Downlink interface	RS485
