Ansøgning
Måling af mængden af koldt (varmt) vand, der passerer gennem rørledningen. Vandmåler bruges til hjem eller lejlighed
Funktioner
Aftagelig elementstruktur, nem installation og vedligeholdelse, registrer til universel brug inden for dette område, aftagelig uden at fjerne måleren fra rørledningen
Dry-dial, magnetisk drivfølsomhed, lille tryktab
Vakuumforseglet register sikrer, at urskiven holder fri for tåge og holder aflæsningen klar i en langvarig service
Udvalgte materialer af høj kvalitet for stabil og pålidelig karakteristik
Tekniske data er i overensstemmelse med international standard ISO 4064
Med høj nøjagtighed
Produkttilbehør omfatter konnektorer, filtre, tilslutningstilbehør, rørtilbehør, flange, filter
Valgfri funktioner
Plastregister, kobberregister og fuldglasregister
Nøjagtighed:R=klasse b
Størrelse:DN50-DN300
Klump/Varmt vand
Reed switch mulighed
Flangestandard kan vælges
360 graders rotation kan vælges
Støbejern, duktilt jern, rustfrit stål, GG25, GG50, SS304, SS316 krop kan vælges
Farven kan ændres på krop og omslag
Giv pulsudgang
Arbejdsvilkår
Vandtemperatur:{{0}},1 grad -50 grad (0,1 grad -90 grad for varmtvandsmåler)
Vandtryk: PN10/16/25
Maksimalt tilladte fejl
i den nedre zone fra qmin inklusive op til men eksklusive qt er ±5 procent
i den øvre zone fra qt inklusive til og med qs er ±2 procent (±3 procent for varmtvandsmåler)

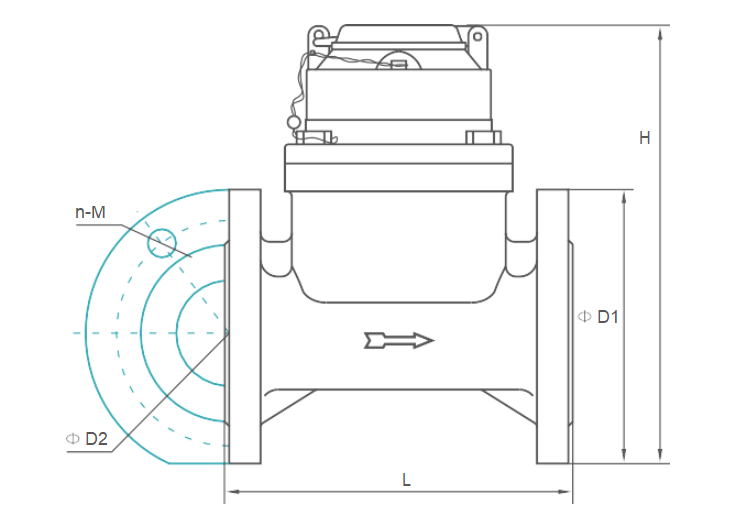

Dimensioner
| Type | Størrelse | Længde | Højde | Tilslutningsflange | ||
| mm | D1 Udvendig diameter | D2 Bolt Cirkel Diameter | Forbindelsesbolte (nM) | |||
| LX;C-50 | 50 | 200 | 214 | 165 | 125 | 4-M16 |
| LXLC-65 | 65 | 200 | 224 | 185 | 145 | 4-M16 |
| LXLC-80 | 80 | 225 | 279 | 200 | 160 | 8-M16 |
| LXLC-100 | 100 | 250 | 289 | 220 | 180 | 8-M16 |
| LXLC-125 | 125 | 250 | 299 | 250 | 210 | 8-M16 |
| LXLC-150 | 150 | 300 | 319 | 285 | 240 | 8-M20 |
| LXLC-200 | 200 | 350 | 346 | 340 | 295 | {{0}}M20(1.0DE) |
| 12-M20(1,6 MPa) | ||||||
| LXLC-250 | 250 | 450 | 434 | 395(1.0MPa) | 350(1,0 MPa) | {{0}}M20(1,0 MPa) |
| 405(1,6 MPa) | 355 (1,6 MPa) | 12-M24(1,6 MPa) | ||||
| LXLC-300 | 300 | 500 | 459 | 445(1.0MPa) | 400(1,0 MPa) | {{0}}M20(1,0 MPa) |
| 460 (1,6 MPa) | 410(1,6 MPa) | 12-M24(1,6 MPa) | ||||
Bemærk: Flangedimensionen er i overensstemmelse med ISO7005-1:1988-standarden. Flangestandarden kan tilpasses. Bestilling af produkter med særlige krav accepteres også

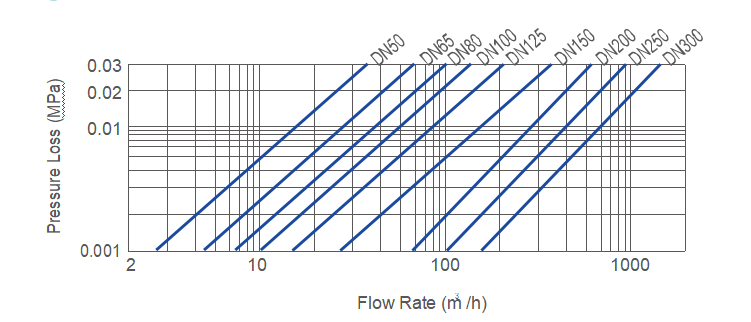

Tryktabskurve
Flowteknikspecifikation
| Nominelt flow | Maksimal flow Q4 | Permanent flow Q3 | Q3/Q1 | Q2/Q1 | Overgangsflow Q2 | Minimum flow Q1 | Minimum læsning | Maksimal læsning | ||
| Fuld glasforsegling | Almindelig sæl | Fuld glasforsegling | Almindelig sæl | |||||||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.3 | 25 | 50 | 1.6 | 0.8 | 0.5 | 0.0005 | 0.0002 | 999,999 | 999,999 |
| 4 | 2 | |||||||||
| 65 | 50 | 40 | 50 | 1.6 | 1.3 | 0.8 | 0.0005 | 0.0002 | 999,999 | 999,999 |
| 4 | 3.2 | |||||||||
| 80 | 78.8 | 63 | 50 | 1.6 | 2 | 1.3 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 5 | |||||||||
| 100 | 125 | 100 | 50 | 1.6 | 3.2 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 8 | |||||||||
| 125 | 200 | 160 | 50 | 1.6 | 4 | 3.2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 12.8 | |||||||||
| 150 | 312.5 | 250 | 50 | 1.6 | 8 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 20 | |||||||||
| 200 | 500 | 400 | 50 | 1.6 | 12.8 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 32 | |||||||||
| 250 | 787.5 | 630 | 25 | 1.6 | 40.3 | 25.2 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 4 | 100.8 | |||||||||
| 300 | 1250 | 1000 | 25 | 1.6 | 64 | 40 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 4 | 160 | |||||||||
Funktionsbeskrivelsen af Two Reed Switch-systemet
Se venligst diagrammet over de to reed-afbrydere nedenfor, de to reed-afbrydere vil blive betjent "ON" eller "OFF" af magneten, der er monteret på viseren eller gearet, mens den kører på registeret, men aldrig "ON" ved samme tid, medmindre ud-magneten angriber
De to reed-kontakter betjener to "ON" og to "OFF" i en omgang af viseren, eller gearet betyder en signaludgang, dette princip forhindrer tab eller overtælling af signaloutput på grund af, at kontakterne jogger eller røret vibrerer, så sikrer pålidelighed af signaludgangen
Garanti
Alle målere vil være garanteret mod defekter i udførelse og materiale i en periode på et (1) år fra datoen for overtagelsen. Defekte målere eller dele, der opdages inden for denne periode, skal udskiftes uden beregning ved returnering til SHMeterne.
