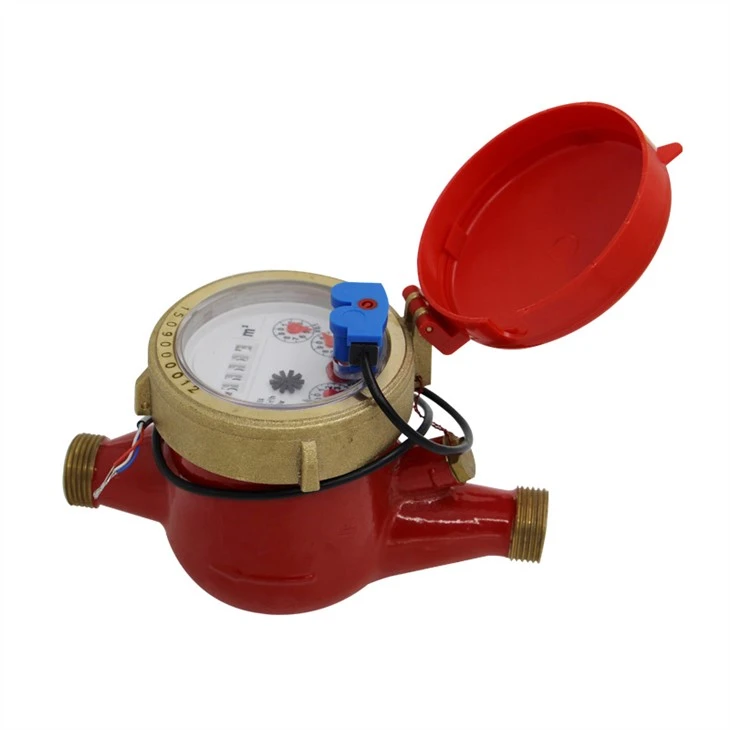

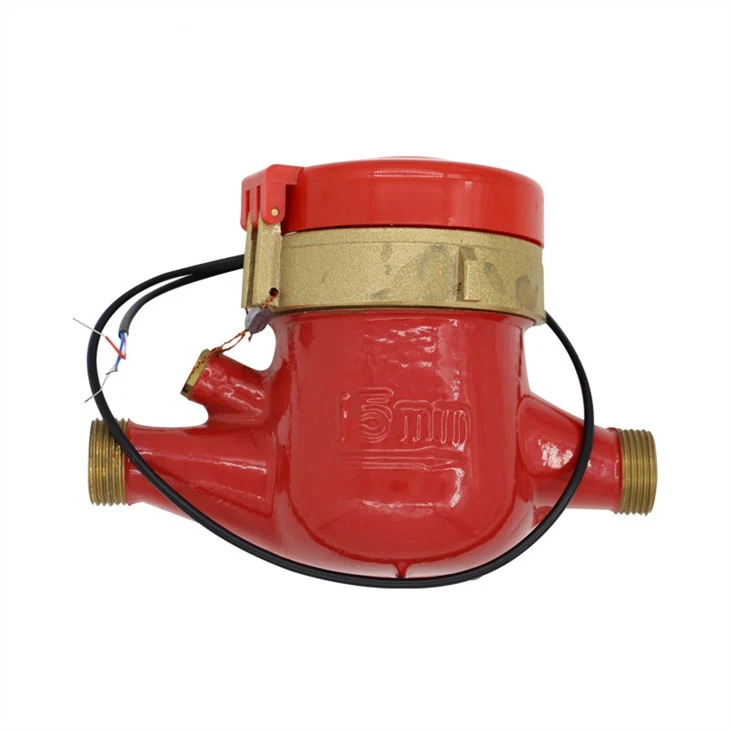

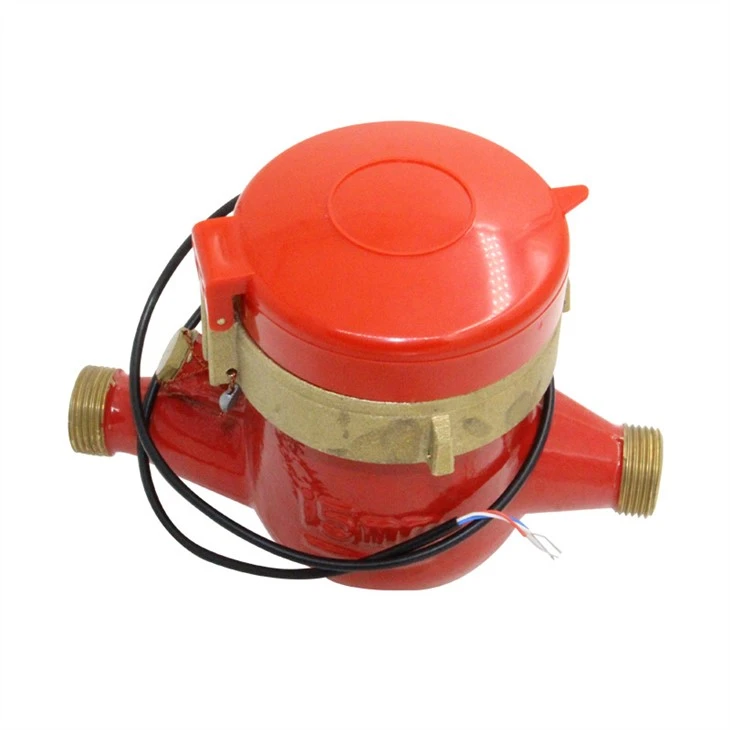

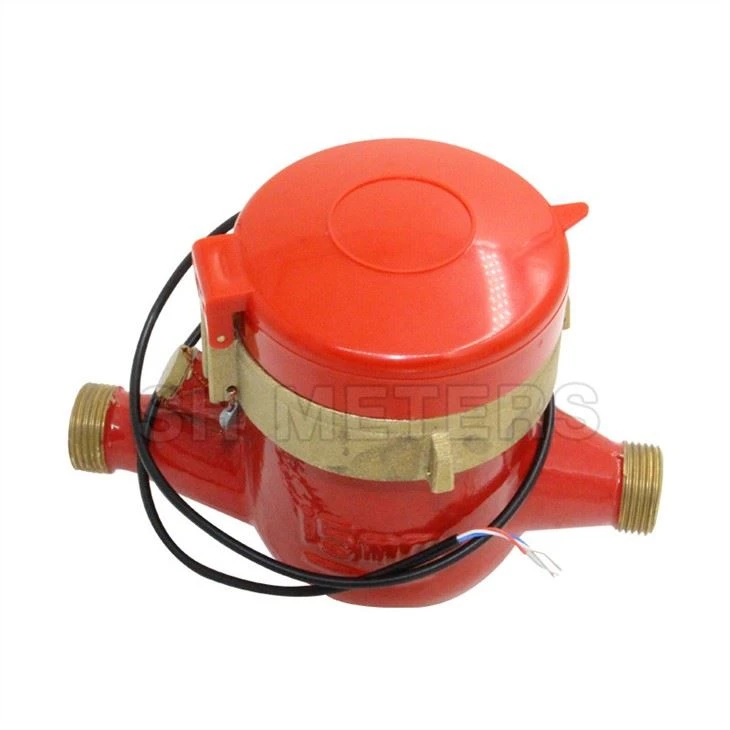

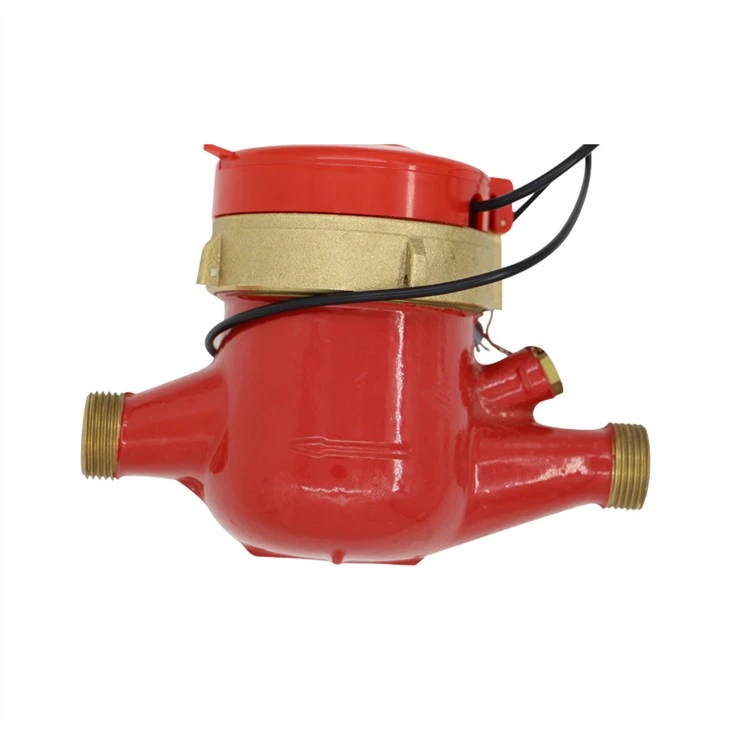

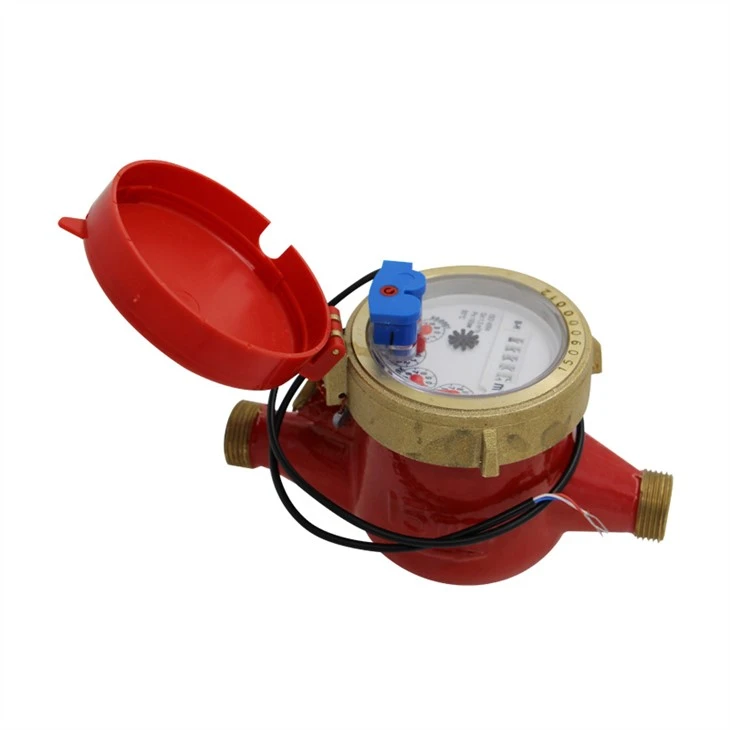

MULTI-JET TYPE
Dry-dial Messing Body Varmtvandsmålere
Ansøgning
Måling af mængden af koldt (varmt) vand, der passerer gennem rørledningen. Vandmåler bruges til hjem, erhverv, kommune, rørledning
Funktioner
·Magnetisk drev, lavere transmissionsmodstand.
·Magnetisk skjold, til ekstern magnetisk feltbeskyttelse.
· Forseglet tør register sikrer lang tid, klar aflæsning.
· Ekstern reguleringsanordning.
Tilbehør: 2 stk kobling, 2 stk koblingsmøtrikker og 2 stk skiver.
·Med høj nøjagtighed
·Til vandret brug
·Tilbehør omfatter si, roterende stempel, forbindelseswidget, forbindelsesfitting
Valgfri funktioner
· Register forseglet type: Tør type; Halvtør type; Super tør type.
·Nøjagtighed: R=80 ; 100; 125; 160;klasse b;klasse c.
·Størrelse: 15~50mm.
·Varmt vand.
·Kontraventil.
· Reed switch mulighed.
· Flere længder og tilslutninger er tilgængelige på forespørgsel.
·Gevindende type: BSP / NPT.
· Materialer: Messing, Messing interface, Messing materiale
· Messing arbejdstryk: PN16 (16bar)
· Giver pulsudgang/rs485 modbus/kablet fjernbetjening/pulsdeler/pulslæsedisplay
Maksimal tilladt fejl
·I den nedre zone fra qmin inklusive op til men eksklusive qt er ±5%.
·I den øvre zone fra qt inklusive til og med qs er ±2%; ±3 % for varmtvandsmåler.
Overholdelse af standarder
Tekniske data er i overensstemmelse med international standard ISO 4064.
Arbejdsvilkår
· Vandtemperatur: 0,1 ℃ ~ 90 ℃ for varmtvandsmåler.
·Vandtryk: ≤1,6Mpa (16 bar).
Samlet dimension og vægt
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Størrelse (tommer) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| Længde (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Bredde (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Højde (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Tilslutningstråd D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Flangeende |
| Vægt (kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Teknisk data
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Størrelse (tommer) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Maks. læsning (m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Min. læsning (liter) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Maks. Tryk (Bar) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Tryktab | 63 | ||||||
| Max. Temperatur | T=50/90 | ||||||
| Mulighed for pulsudgang | Vmax=24V | ||||||
| Imax=100mA | |||||||
| Pmax=2W | |||||||
