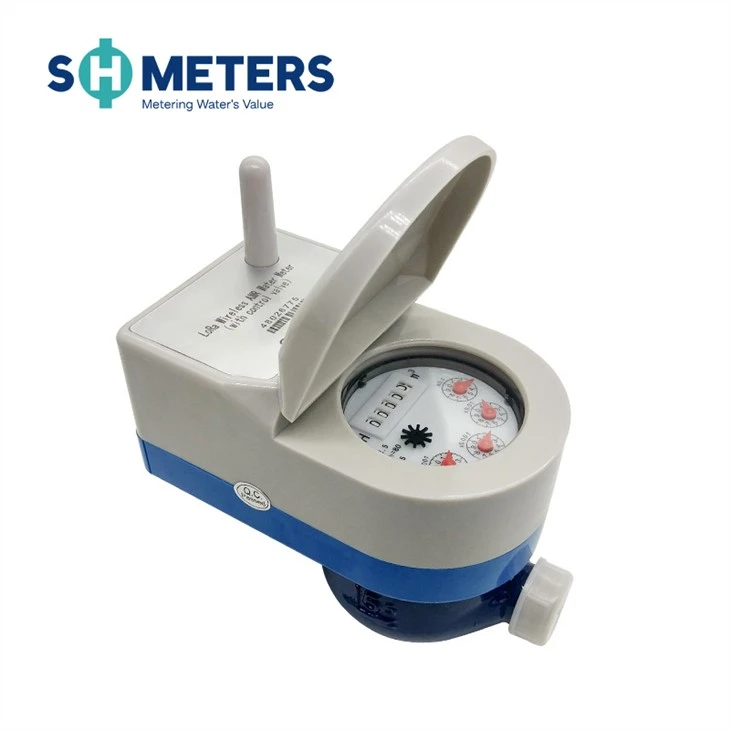

LoRa trådløs vand måler vedtager avanceret trådløs transmission teknologi, som transformerer information fra en konventionel mekanisk vand måler til en elektrisk signal der er gemt af den mikroelektronik kontrol kredsløb. Den er i stand til automatisk at aflæse den måle data via en trådløs fjernbetjening netværk og kontrol den lukke og åbning af ventilen.
Teknologier Anvendt
◆ Batteri levetid 6 år
◆ Stjerne netværk struktur, lille forsinkelse, lang transmission afstand
◆ Med ventil styring
◆ 1.0MPA, IP68
◆ Sende afstand 1000m
◆ Bånd OEM
Teknisk Parametre | ||||
Enhed | Detaljer | |||
Mm | 15 | 20 | 25 | |
Måling rækkevidde (Q3/Q1) | 80 | |||
Overbelastning flow (Q4) | mm³/H | 3.125 | 5 | 7.875 |
Nominel strømning (Q3) | 3.125 | 4 | 6.3 | |
Overgangs flow (Q2) | 2.5 | 0.08 | 0.13 | |
Minimum flow (Q1) | 0.05 | 0.05 | 0.08 | |
Nøjagtighed klasse | Klasse 2 | |||
Temperatur klasse | T30/T50/T90 | |||
Tryk klasse | MAP10 | |||
Tryk tab klasse | △p63 | |||
Flow profil følsomhed klasse | U10/D5 | |||
Miljø klasse | Klasse B | |||
Electromagn. klasse | E1 | |||
Statisk strøm | Ua | ＜10 | ||
Strøm forsyning | 2.8 V-3.6 V |
Transmit Power | 50 mW |
Sove Nuværende | 2,5 uA |
Gennemsnit Strøm | 20uA |
Transmission afstand | 1000 m (Good situation) |
Arbejde temperatur | -10 grad -55 grad |
Disposition dimensionel tegning
Omrids dimension
Nominel Diameter | Længde L | Længde L1 | BreddeB | Højde H1 | Height H2 | Tilslutning tråd | |
Mm | d | D | |||||
15 | 258 | 165 | 90 | 112 | 184 | R1/2 | G3/4B |
20 | 299 | 195 | 90 | 112 | 184 | R3/4 | G1B |
25 | 345 | 225 | 90 | 114 | 186 | R1 | G1 1/4B |
GPRS DATA
Data koncentrator (LoRa) består af af tre dele: DTU (GPRS), kontrol tavle og LoRa modul funktionen af indsamling, lagring og transmission LoRa trådløs vand måler data er realiseret.
Det hovedsagelig bruges i den fjern måler aflæsning og data analyse og behandling, den data koncentrator opnår den funktionaliteter aflæsning af LoRa trådløs vand måler,den data fjern transmission.
